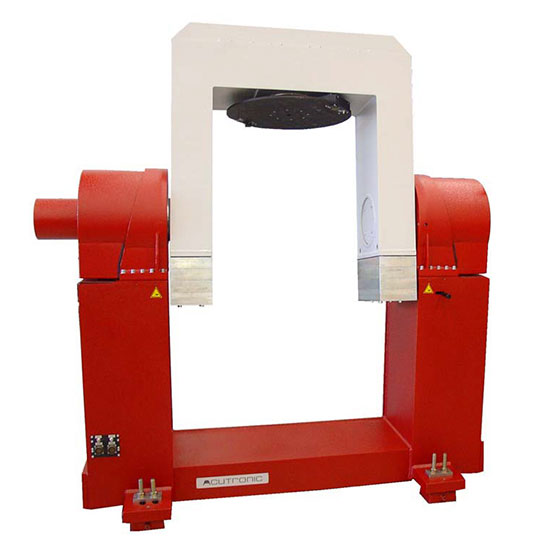

AC2277 2AXIS

L’AC2277 è progettato per ospitare mirini o periscopi stabilizzati. L’asse interno (azimut) del table top supporta il payload o l’unità Sotto test (UUT). E’ guidato da un motore brushless direct drive. Per mantenere durante il test il gimbal ottico o il punto focale del sensore all’intersezione degli assi è necessario un grande offset.

L’asse esterno (elevazione) è guidato da due motori brushless direct drive.

L’asse di elevazione è dotato di un blocco di sicurezza per facilitare l’installazione dell’UUT.

Viene eseguito l’accesso elettrico all’UUT attraverso slipring di scorrimento che consentono una rotazione continua. Un’ampia varietà di slipring e schemi di cablaggio sono a disposizione.

Il controller ACUTROL 3000e controlla la rate table. Ha un display sensibile al tocco e un’interfaccia di ingresso/uscita analogica scalabile. Facoltativamente è possibile integrare interfacce digitali standard di IEEE-488 ed Ethernet (TCP / IP), Interfacce di memoria riflettente VMIC o SCRAMNet. Per maggiori dettagli, consultare la scheda tecnica ACUTROL®3000e.
