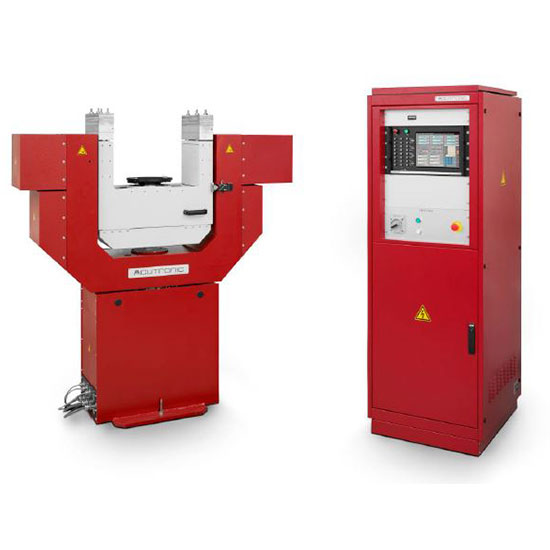

AC3337 3AXIS

Le rate table di test a tre assi serie AC3337 fanno parte di una serie economica di tavole.

Il modello consente di testare diverse unità di misura inerziale (IMU) o micro Sensori di sistemi elettro-meccanici (MEMS) contemporaneamente. Il simulatore è in grado di simulare il movimento di rollio, beccheggio e imbardata di un veicolo nello spazio.

Gli assi sono azionati da motori brushless a trasmissione diretta. I motori brushless offrono prestazioni eccellenti di momento torcente e, poiché non presentano parti soggette ad usura, l’affidabilità è assoluta. Gli AC drive amplifier sono incaricati, con successo, di produrre la corrente richiesta per alimentare i motori. La rate table ha una eccellente stabilità istantanea della frequenza ed un posizionamento assoluto preciso e stabile.

L’asse di inclinazione è dotato di un blocco di stivaggio per facilitare il carico/scarico sicuro dell’UUT. L’asse di imbardata è verticale e supporta l’asse centrale. Il simulatore è fissato al pavimento della struttura utilizzando cunei di livellamento.

Gli slipring portano i segnali e/o l’alimentazione dalla base della rate table al dispositivo sotto test. ACUTRONIC offre tre pacchetti standard di slipring per una migliore economia.

La rate table è controllata dal controller digitale ACUTROL®3000e. Il controller ha un display sensibile al tocco e un’interfaccia di ingresso/uscita analogica scalabile. Facoltativamente è possibile integrare interfacce digitali standard di IEEE-488 ed Ethernet (TCP / IP), Interfacce di memoria riflettente VMIC o SCRAMNet. Per maggiori dettagli, consultare la Scheda tecnica dell’ACUTROL®3000e.
